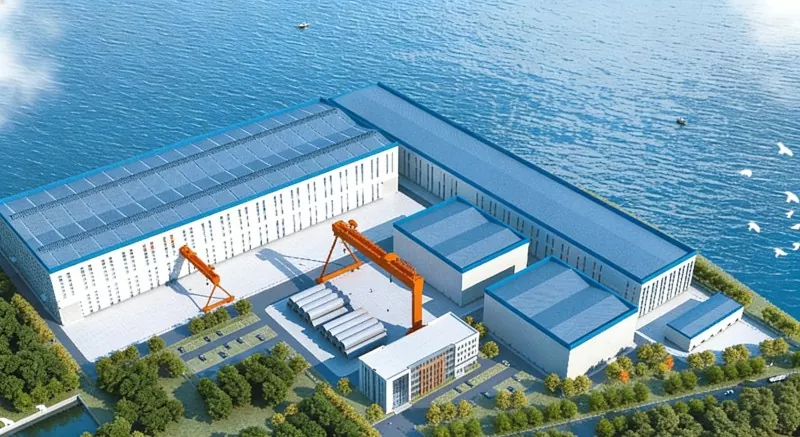

Monarcha Cumhachta Gaoithe Eischósta Struchtúr Cruach

Tagraíonn foirgnimh mhonarchan cumhachta gaoithe amach ón gcósta struchtúr cruach do mhonarchana tionscail trom atá deartha go sonrach chun trealamh cumhachta gaoithe amach ón gcósta a mhonarú. Tá a bpríomhstruchtúr déanta as cruach, agus de ghnáth tá siad suite ag calafoirt nó duganna cósta chun freastal ar riachtanais táirgthe, cóimeála agus iompair comhpháirteanna thar a bheith mór agus trom.

Chuir ár monarcha Síneach réitigh struchtúr cruach ar fáil do thionscadail chumhachta gaoithe il amach ón gcósta agus tá sé ar cheann de na soláthróirí struchtúr cruach ardchaighdeáin sa tSín.

Foirm struchtúrach

● Struchtúr truss cruach trom: Is é seo an fhoirm struchtúrach is coitianta.

● Fráma tairseach trom: Oiriúnach do cheardlanna ginearálta déantúsaíochta nó cóimeála.

● Struchtúir truss cruach agus glanfhráma: Úsáidtear é le haghaidh monarchana thar a bheith mór nó monarchana sainfheidhme.

Dearadh friotaíocht creimeadh agus friotaíocht gaoithe

● Córas cosanta creimthe: Ós rud é go dtógtar na foirgnimh thionsclaíocha seo in aice leis an aigéan, tá an timpeallacht máguaird sách tais agus tá coinníollacha aimsire níos foircneacha ann. Glacann an chóireáil dromchla cruach córas sciath cosanta creimeadh trom.

● Friotaíocht gaoithe: Ní mór an foirgneamh féin a dhearadh de réir na gcaighdeán ualach gaoithe de 50 nó 100 bliain uair amháin in aghaidh na céad i gceantair chósta chun sábháilteacht struchtúrach a chinntiú i gcoinníollacha aimsire foircneacha.

Comhpháirteanna struchtúracha an táirge

Príomhstruchtúr

● De ghnáth, glactar le colúin cruach laitíse. Le haghaidh struchtúr Cruach mhonarcha cumhachta gaoithe amach ón gcósta le airde mór agus tonnáiste craein trom, tá neart lúbthachta níos mó ag colúin cruach laitíse agus is féidir leo tacú le meáchan na craein colún.

Córas bhíoma craein

● Is gnách go n-úsáideann bíomaí craein I-beams soladach-gréasáin táthaithe ard-neart, agus is minic a shroicheann neart toraidh 355Pa nó 390Pa.

Córas tacaíochta

● Is féidir tacaí idircholún a dhéanamh de chruach H-chruthach, cruach uillinn agus feadáin bhabhta, de ghnáth i bhfoirm X-chruthach.

● Socrófar tacaí cothrománacha ar an díon chun fórsa cothrománach an dín a aistriú.

● De ghnáth socraítear an córas ag barr na gcolún, agus é mar aidhm aige cobhsaíocht na bhfórsaí idir na frámaí cruach a chosaint.

Struchtúr imfhálú

● De ghnáth úsáideann purlins cruach H-chruthach táthaithe ard-minicíochta nó cruach C-chruthach.

● Is cruach H-chruthach nó cruach mór-chruthach C den chuid is mó iad bíomaí balla, agus tá siad ceangailte le sleamhnáin chun oiriúnú do dhífhoirmiú cliathánach an phríomh-struchtúr faoi ualach gaoithe nó éifeachtaí teochta.

Paraiméadar (Sonraíocht)

Cás táirge

Is é tionscadal cumhachta gaoithe amach ón gcósta mór-megawatt Lishan, a bhí rannpháirteach i gcomhpháirt ag Struchtúr Cruach EIHE, an tionscadal cumhachta gaoithe aon-amach ón gcósta is mó le paireacht praghais sa tSín agus an braisle cumhachta gaoithe amach ón gcósta is mó i dtuaisceart na Síne. Tá sé suite i limistéar farraige theas de Lishan City, Weihai City, Shandong Cúige. Tá an tionscadal ar fad roinnte ina dhá shuíomh neamhspleácha, U1 agus U2, le cumas iomlán suiteáilte de 150 meigeavata (1.5GW).
