Treoir Iomlán maidir le Comhpháirteanna Struchtúrtha Cruach: Baill Thánaisteacha agus Sonraí Ceangail

Léirigh an t-eagrán roimhe seo sonraí agus líníochtaí leagan amach na bpríomhbhaill ualachiompartha agus na mball bracing & cobhsaíochta ina measccruach struchtúrachcomhpháirteanna. Leanann an seisiún seo le tabhairt isteach comhpháirteanna tánaisteacha agus ceangailte chomh maith le naisc agus feistis struchtúracha. Seo thíos na tuairiscí ar ghnáthshuímh leagan amach agus liostaí iomlána de gach comhpháirt i bhfoirgnimh chruach.

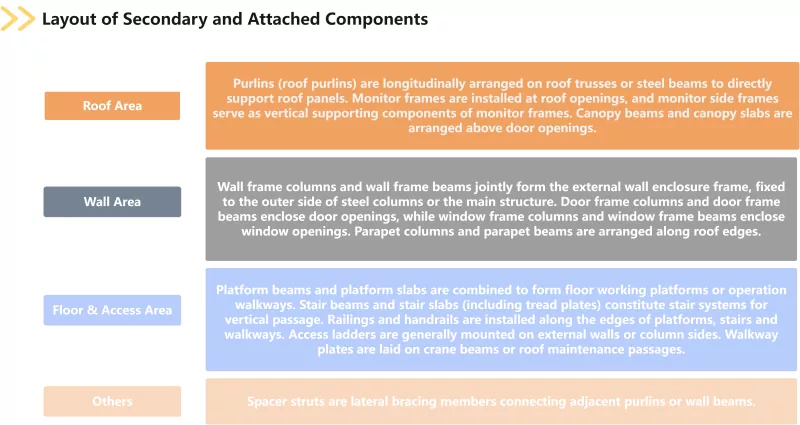

I measc na gcomhpháirteanna tánaisteacha agus ceangailte tá purlins, colúin fráma balla, bíomaí fráma balla, frámaí monatóireachta, taobhfhrámaí monatóireachta, bíomaí staighre, leaca staighre, bíomaí ardáin, leaca ardáin, ráillí, ráillí láimhe, dréimirí rochtana, plátaí cosáin agus teanntóga spásairí, colúin fhráma dorais, bíomaí fráma dorais, colúin fhráma fuinneoige, bíomaí fráma fuinneoige, leaca parapaí agus bíomaí ceannbhrat. Déantar purlins a fhoroinnt ina n-iomláin dín agus ina n-iomláin balla, agus clúdaíonn leaca staighre plátaí tráchta. Ag tabhairt faoi fheidhmeanna tógála mar imfhálú, pasáiste, soilsiú lae agus aerála, tarchuireann comhpháirteanna tánaisteacha agus ceangailte ualaí gaoithe, ualaí sneachta agus ualaí eile chuig an bpríomhstruchtúr. Is páirteanna fíor-riachtanach iad a áirithíonn sláine agus feidhmeanna seirbhíse na bhfoirgneamh cruach.

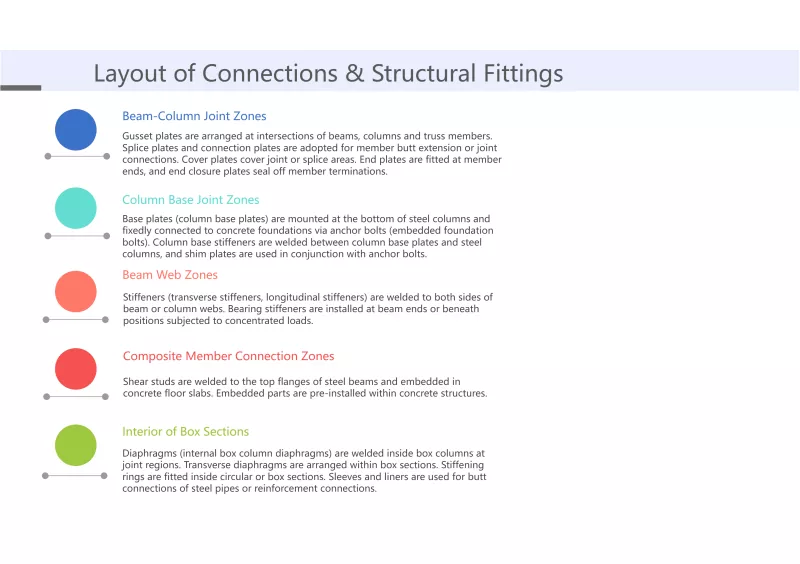

Is éard atá i naisc agus feistis struchtúracha ná plátaí gusset, stiffeners, stiffeners bearing, plátaí shim, plátaí nasc, plátaí splice, plátaí clúdaigh, plátaí dúnta deiridh, plátaí deiridh, bunphlátaí, stiffeners bonn colún, boltaí ancaire colún, boltaí ard-neart, gnáth-boltaí, studs lomadh, páirteanna leabaithe, sleeves, líneálacha, trasfháinní, righin fáinne. Roinntear stiffeners i stiffeners transverse agus stiffeners fadaimseartha; cuimsíonn plátaí bonn plátaí bonn colún; tugtar boltaí fondúireachta leabaithe ar boltaí ancaire colún freisin; tugtar nascóirí graí ar studs lomadh freisin; clúdaíonn diaphragms scairt inmheánacha do cholúin bhosca. Mar chatagóir ríthábhachtach destruchtúr cruachCinneann comhpháirteanna, naisc agus feistis struchtúracha go díreach an féidir le gach ball ualachiompartha oibriú i gcomhordú go héifeachtach agus an bhfuil an cosán aistrithe ualaigh leanúnach agus iontaofa.

Go dtí seo, tá na ceithre mhórchatagóir comhpháirteanna struchtúracha cruach atá rangaithe de réir comhdhéanamh struchtúrach curtha in eagar go léir. Tarraingítear na comhpháirteanna thuas go léir ar líníochtaí tógála d'fhoirgnimh chruach, san áireamh in anailís fórsa i dtuarascálacha ríomh struchtúracha, agus coinnítear iad go buan sna struchtúir chríochnaithe. Athraíonn an meascán de chomhpháirteanna le cineálacha éagsúla tionscadal. Tá tuiscint cheart ar shuíomh feidhmiúil agus ar loighic leagan amach gach cineál comhpháirte ina réamhriachtanas chun billí cainníochta cruinn a thiomsú agus chun praghsanna aonaid cuimsitheacha a chinneadh go réasúnta, chomh maith leis an mbonn chun a chinntiú go bhféadfar dearadh struchtúr cruach a chlaochlú go foirgnimh fhisiceacha sábháilte agus iontaofa.
