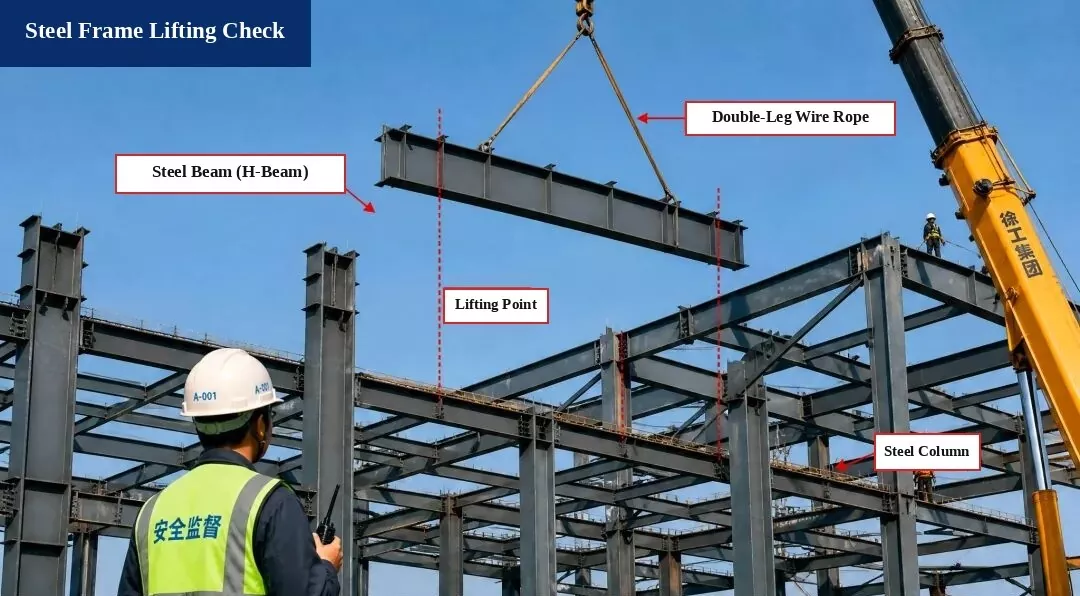

1. Seiceáil Ardaithe Fráma Cruach (Ríomh Ardaithe)

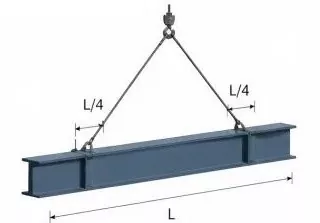

I. Léaráid Ardaithe

Ball:Bhíoma Cruach H500×200×10×16, Fad L = 12.0 m

Pointí Ardaithe:Socraigh ag L/4 ó gach ceann den bhíoma

Uillinn sling:α ≈ 60°

II. Ríomh Luchtaigh

1. Féin-Meáchan an Bhíoma:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Fachtóir Luchtaithe Dinimiciúla:Tóg 1.1

3. Meáchan Slings:Neamhaird (neamhbhríoch)

4. Ualach Ardaithe Iomlán:
P = G × 1.1 = 219.9 kN

5. Teannas Sling (Ualach Cothromaithe):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Seiceáil Sábháilteachta Sling

1. Cineál sling:φ20 rópa sreang cruach, briseadh ualach Fb = 360 kN

2. Fachtóir Sábháilteachta (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Comhlíonann ceanglais chaighdeánacha!

Seiceáil Conclúid:
Tá an oibríocht ardaithe sábháilte agus comhlíonann sé ceanglais an chóid.

Caighdeáin Tagartha

• Cód le haghaidh Tógáil Struchtúr Cruach (GB 50755-2012)

• Cód Teicniúil um Shábháilteacht Ardaithe agus Ardaithe san Fhoirgníocht (JGJ 276-2012)

Nótaí Sábháilteachta:

1. Seiceáil an bhíoma cruach, rópaí sreang, agus uirlisí ardaithe roimh ardú chun a chinntiú go bhfuil siad sábháilte agus iontaofa.

2. Sann duine tiomnaithe chun an próiseas ardaithe a stiúradh. Ní fhéadfaidh aon duine seasamh faoin léas ardaithe.

3. Stop an obair ardaithe láithreach nuair a shroicheann luas na gaoithe Leibhéal 6 nó níos airde.

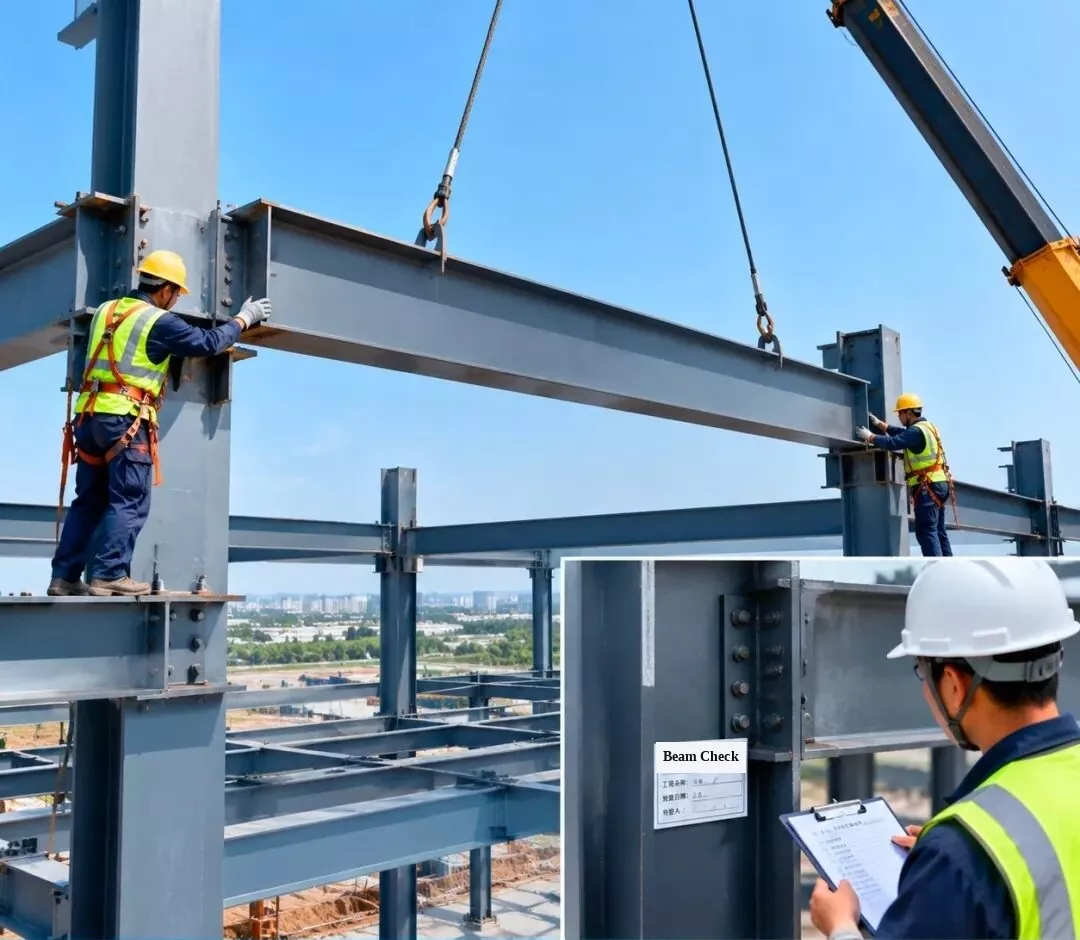

2. Suiteáil agus Cigireacht Fráma Cruach - Suiteáil Bhíoma Cruach

Ardaigh an beam cruach isteach ina shuíomh pleanáilte, ansin iniúchadh agus formheas na hailt nasc chun a chinntiú go gcomhlíonann an caighdeán suiteála na ceanglais dearaidh.

[Clib Inset ar Cholún: Cigireacht Suiteáil Bhíoma Cruach | Ainm an Tionscadail: Ceardlann #1 | Dáta Cigireachta | Cigire]

3. Suiteáil agus Iniúchadh Fráma Cruach - Suiteáil Truss Díon Cruach

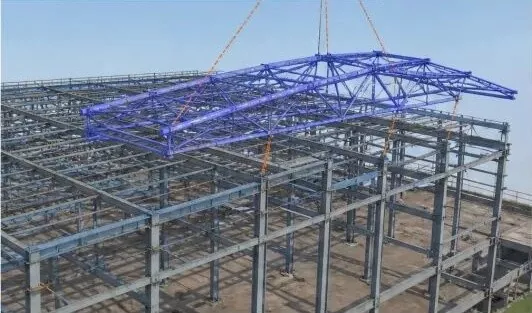

1. Insamhladh 3D BIM:Insamhail an suiteáil truss díon cruach chun an plean ardaithe agus an t-ordú suiteála a fheabhsú.

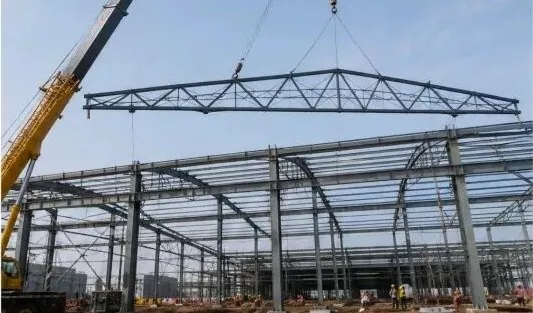

2. Ardaithe Truss Díon:Bain úsáid as craein trucail chun an truss a ardú agus é a chur go mall sa suíomh agus é a choinneáil cothrom.

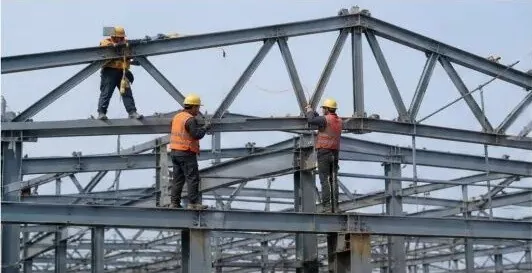

3. Suíomh & Socrú Sealadach:Tar éis an truss díon a bheith i bhfeidhm, déan é a dhaingniú go sealadach agus a shuíomh agus a airde (airde) a choigeartú.

4. Ceangal Bolt Ard-Neart:Déan na boltaí ard-neart de réir na rialacha dearaidh chun nasc láidir a chinntiú.

5. Cigireacht Suiteáil:Seiceáil airde an truss, an réise, an lúbadh (sraonadh), agus an ailíniú ingearach chun a chinntiú go gcomhlíonann siad an cód.

6. Taifead Cigireachta:Tar éis duit an t-iniúchadh a rith, comhlánaigh an fhoirm taifid agus bogadh ar aghaidh go dtí an chéad chéim tógála eile.

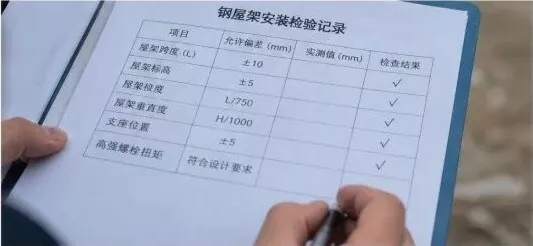

Taifead Cigireachta Suiteáil Truss Díon Cruach

Mír Cigireachta	Earráid Cheadaithe (mm)	Luach Tomhais (mm)	Seiceáil Toradh
Trus-réise (L)	±10	—	√ (pas)
Airde Truss (Ardaithe)	±5	—	√ (pas)
Lúbadh Truss (Sraonadh)	L/750	—	√ (pas)
Ailíniú Ingearach Truss	H/1000	—	√ (pas)
Seasamh Tacaíochta	±5	—	√ (pas)
Casmhóiminte Bolt Ard-Neart	Comhlíonann riachtanais deartha	—	√ (pas)

Príomhphointí Rialaithe:

Seiceáil na codanna cruach go léir atá ag teacht isteach ar an láthair chun a gcineál, a méid agus a gcáilíocht táthú a fhíorú;
Bain úsáid as plean ardaithe sábháilte agus praiticiúil chun sábháilteacht ardaithe a chinntiú;
Coigeartaigh agus socraigh an truss díreach tar éis é a chur in áit;
Déan gach bolt ard-neart i gceart agus déan tástáil ar a chasmhóimint de réir an chóid;
Déan iniúchadh iomlán chun a chinntiú go gcomhlíonann an struchtúr suiteáilte na ceanglais dearaidh agus an chóid go léir.

4. Suiteáil agus Cigireacht Fráma Cruach - Suiteáil Bhíoma Cruach Chlaonach

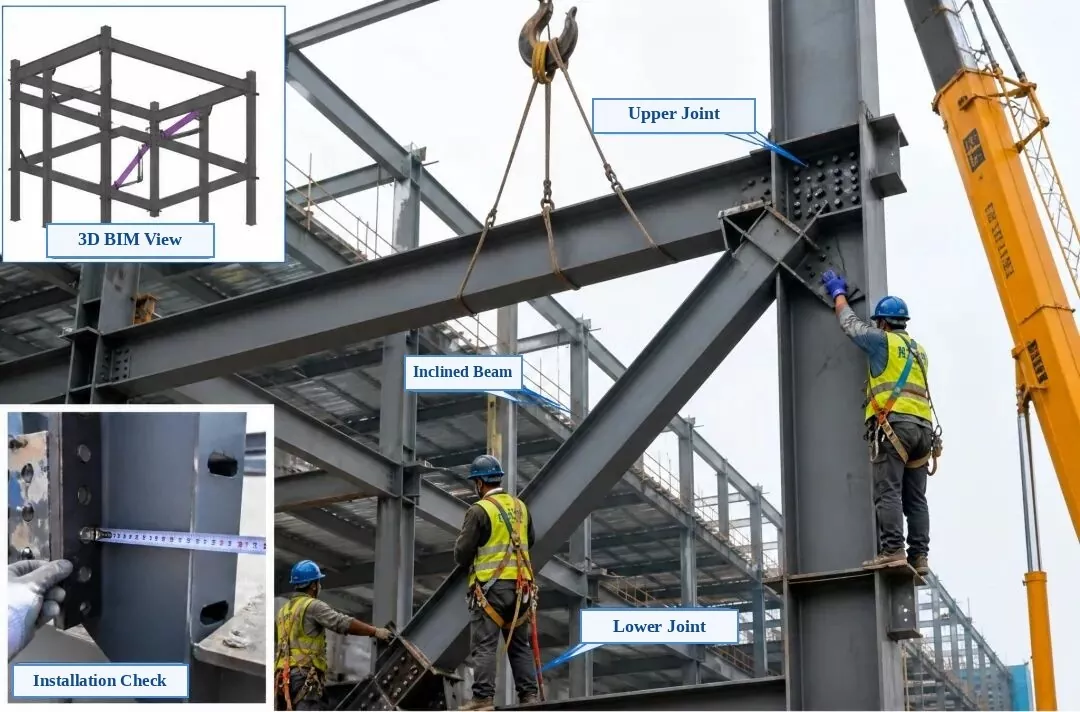

Lipéid Grianghraf Bainte:Inset Barr-Chlé: Amharc BIM 3D | Inset Bun-Clé: Seiceáil Suiteáil | Príomh-Ghrianghraf: Comhpháirteach Nasc Uachtarach, Bhíoma Cruach Chlaonta (Brace Trasnánach), Comhpháirteach Ceangail Íochtarach

Suiteáil agus Cigireacht Fráma Cruach - Suiteáil Líoma Cruach Chlaonach

1. Seiceáil Réamhshuiteála:Seiceáil uimhir na coda, méid, suíomhanna poll bolt, agus treo an phláta nasc. Déan cinnte go bhfuil na dromchlaí teagmhála cothrom, glan, agus saor ó burrs nó ola.

2. Ardaithe agus Suite:Bain úsáid as dhá phointe ardaithe chun an léas claonta a ardú go mall ina áit. Déan é a dheisiú go sealadach agus cinntigh go bhfuil na hailt uachtaracha agus íochtaracha ag teacht go cruinn leis an gcolún cruach agus an bhíoma.

3. Ailíniú agus Coigeartú:Coigeartaigh suíomh lárlíne, airde, agus ailíniú ingearach an bhíoma claonta chun freastal ar riachtanais dearaidh. Críochnaigh an nasc buan tar éis ailíniú.

4. Modh Ceangail:Ceangail le boltaí ard-neart. Déan iad a dhéanamh níos doichte go cothrom ón lár amach go dtí an dá thaobh de réir mar a cheanglaítear leis an dearadh, agus marcáil gach bolt tar éis iniúchadh pasanna teannta deiridh.

5. Cigireacht Suiteáil:Seiceáil an suíomh lárlíne, airde, ailíniú ingearach, tightness teagmhála pláta, agus cáilíocht tightening bolt. Caithfidh gach rud an Cód um Ghlacadh le Cáilíocht Tógála Struchtúr Cruach (GB 50205) a chomhlíonadh.

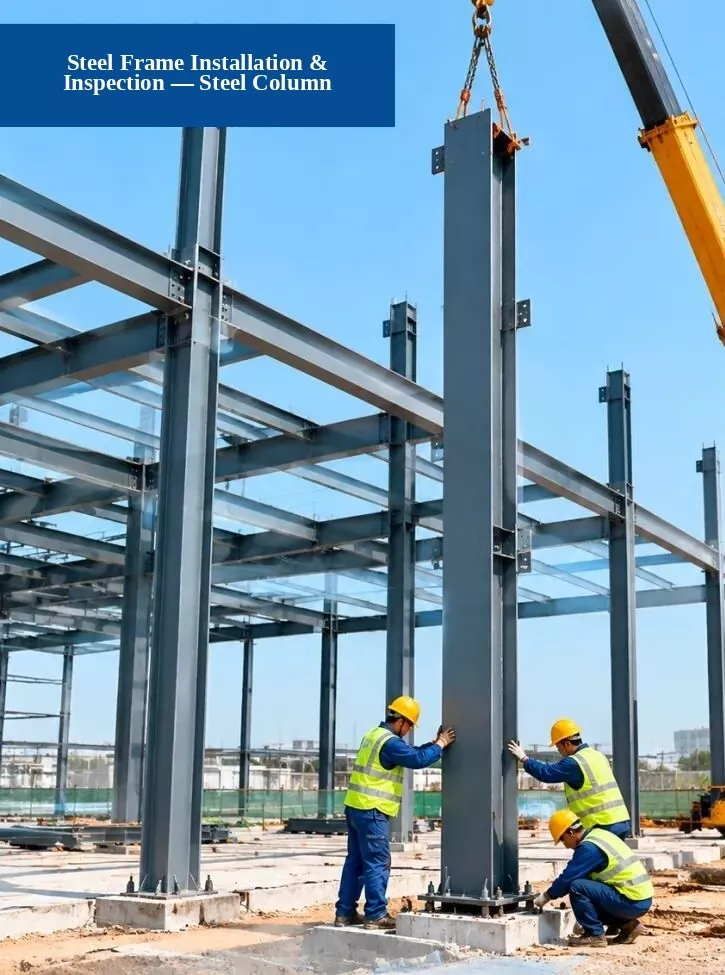

5. Suiteáil agus Iniúchadh Fráma Cruach - Suiteáil Colún Cruach

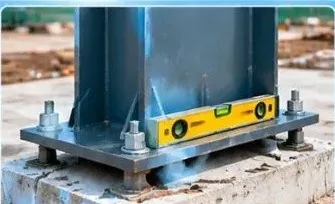

1. Seiceáil Fondúireachta:Seiceáil an gcomhlíonann suíomhanna an boltaí ancaire, airde an fhondúireacht, agus toisí an bhunsraithe na ceanglais dearaidh.

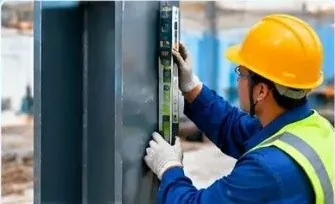

2. Seiceáil Ailínithe Ingearach:Bain úsáid as stáisiún iomlán, pluiméir léasair, nó leibhéal straightedge chun a sheiceáil cé chomh díreach (ingearach) atá an colún cruach.

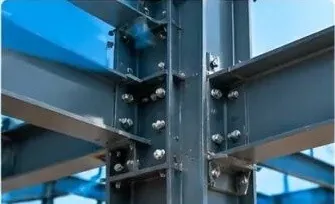

3. Seiceáil Cáilíochta Ceangail:Seiceáil an gcomhlíonann na boltaí ard-neart, na welds, agus na plátaí nasctha na ceanglais chaighdeánacha.

Próiseas Tógála:1. Obair Ullmhúcháin → 2. Colún Cruach Ardaigh & Áit → 3. Suiteáil & Slán → 4. Cigireacht & Glacadh

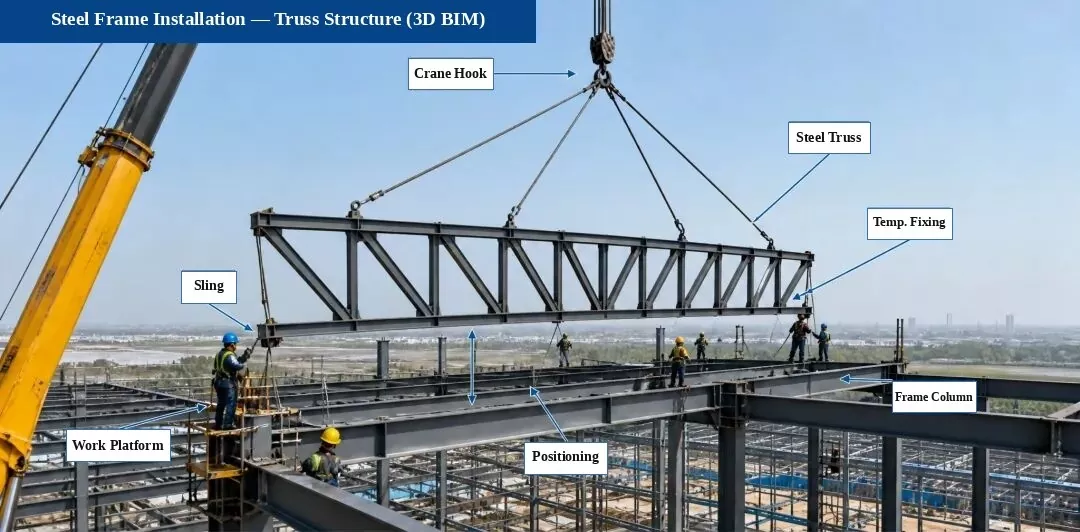

6. Suiteáil Fráma Cruach - Suiteáil Struchtúr Truss (Léaráid BIM 3D)

Sreabhadh Próiseas Suiteála:Suirbhé & Marcáil → Seiceáil Tacaíochta → Ardaitheoir & Áit → Socrú Sealadach → Ailíniú & Coigeartú → Ceangal Bolt Ard-Neart → Táthú (más gá)

Príomhphointí Suiteála:

Sula n-ardaítear, seiceáil faoi dhó an lárlíne tacaíochta, airde, agus suíomhanna na bpáirt leabaithe;
Ceangail rópaí treorach gaoithe (cliblínte) le linn ardaithe chun an truss a choinneáil cobhsaí;
Coigeartaigh agus daingnigh go sealadach an truss díreach tar éis socrúcháin chun lúbadh nó saobhadh a chosc;
Ní mór do naisc bolt ard-neart rialacha dearadh agus cód a leanúint agus a bheith níos doichte leis an chasmhóimint riachtanach;
Caithfidh cáilíocht Weld na rialacha sa Chód um Ghlacadh le Cáilíocht Tógála Struchtúir Cruach (GB 50205) a chomhlíonadh.

Príomhphointí Cigireachta (Grianghraif Suímh):

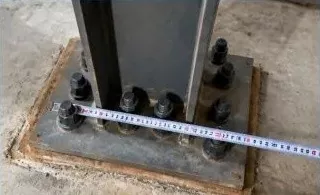

1. Tacaíocht & Seiceáil Comhpháirteach

Seiceáil suímh agus airde boltaí tacaíochta, plátaí shim, agus páirteanna leabaithe chun a chinntiú go gcomhlíonann siad na ceanglais dearaidh.

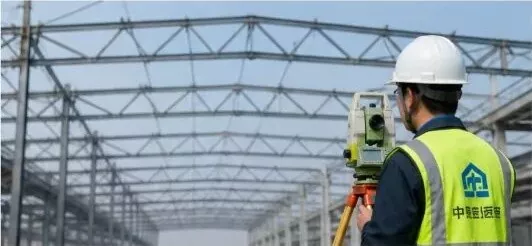

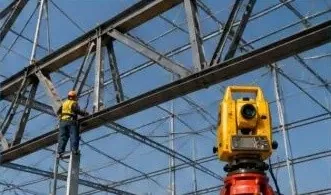

2. Seiceáil Ailínithe Truss

Bain úsáid as stáisiún iomlán chun lárlíne, airde agus lúbadh an truss a thomhas, agus coigeartuithe ailínithe a dhéanamh.

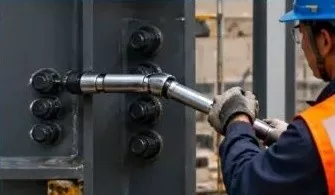

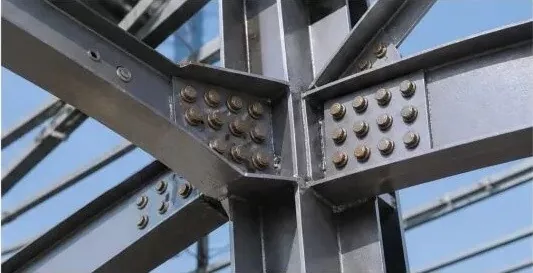

3. Seiceáil Bolt Ard-Neart

Seiceáil líon, méid, agus chasmhóiminte na boltaí ard-neart, agus déan iad a aththástáil de réir mar a éilíonn an cód.

Nóta:Déantar an struchtúr truss sa tionscadal seo a chur le chéile sa mhonarcha roimh ré agus a ardú i gcodanna ar an láithreán chun suiteáil chruinn, cáilíocht agus sábháilteacht a chinntiú.

7. Fráma Cruach & Suiteáil agus Cigireacht Bileog Díon Miotail Próifílithe

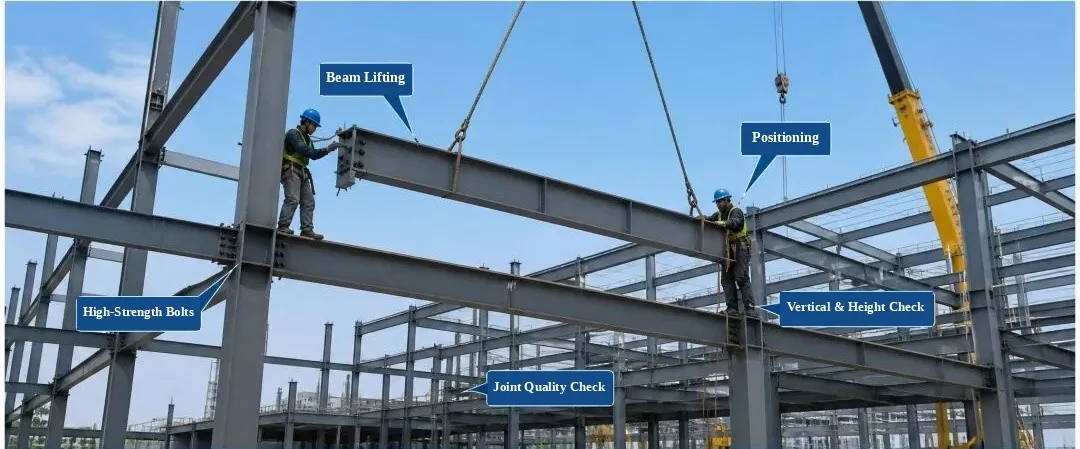

Suiteáil agus Cigireacht Fráma Cruach

(Lipéid: Líoma Ardaithe, Suímh, Boltaí Ard-Neart, Seiceáil Ingearach & Airde, Seiceáil Cáilíochta Comhpháirteach)

1. Seiceáil Cuid Isteach:Seiceáil cáilíocht an ábhair, méid, riocht an dromchla, agus straightness. Suiteáil ach amháin tar éis iniúchadh a rith.

2. Rialú Próisis:Rialú suíomh an chuid, airde, ailíniú ingearach, agus géarú bolt le linn na suiteála.

3. Míreanna Cigireachta:Seasamh lárlíne, airde, ailíniú ingearach, maoile dromchla, agus cáilíocht nasc boltaí.

4. Caighdeán Cáilíochta:Ní mór dó an Cód um Ghlacadh le Cáilíocht Tógála Struchtúr Cruach (GB 50205-2020) a chomhlíonadh.

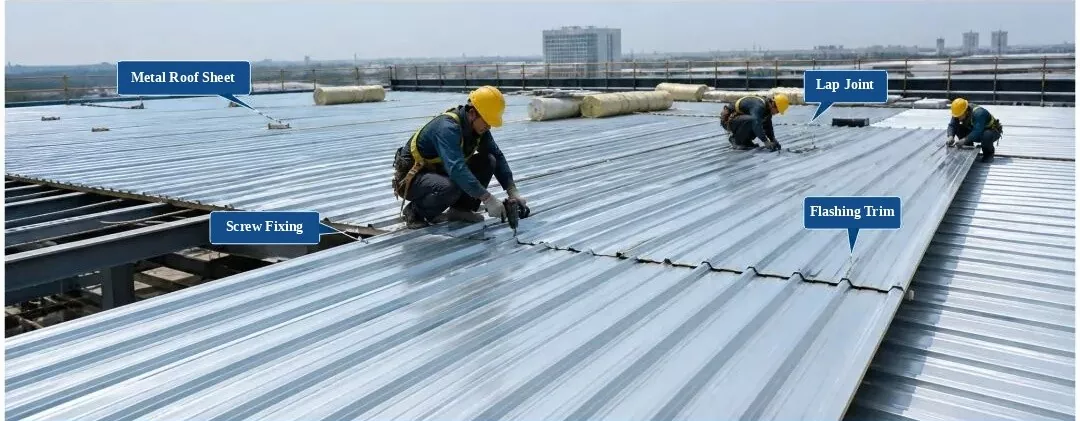

Suiteáil & Iniúchadh Bileog Díon Miotail Próifílithe

(Lipéid: Bileog Díon Miotail, Comhpháirteach Glin, Feistiú Scriú Féin-Chnagadh, Baile Átha Troim Gealánach)

1. Seiceáil Ábhar:Seiceáil próifíl, tiús, sciath agus dath an phainéil. Bain úsáid as ach amháin tar éis iniúchadh a rith.

2. Rialacha Suiteáil:Forluí na painéil i gceart agus iad a shocrú go daingean. Coinnigh spásáil scriúnna laistigh de theorainneacha caighdeánacha, gan aon scriúnna in easnamh nó curtha amú.

3. Míreanna Cigireachta:Maoile an dín, leithead an fhorluí, spásáil an phointe ceangail, agus sonraí uiscedhíonta.

4. Caighdeán Cáilíochta:Ní mór dó an Cód Teicniúil um Innealtóireacht Díon Miotail (GB 50345-2012) a chomhlíonadh.

8. Suiteáil agus Iniúchadh Fráma Cruach - Staighre Cruach agus Suiteáil Ráille láimhe

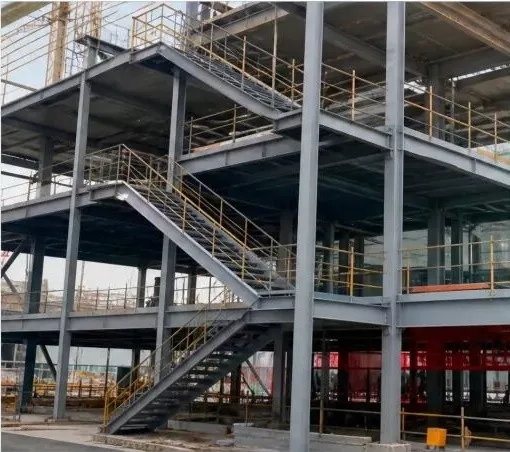

1. Staighre Cruach Críochnaithe agus Ráillí láimhe (Grianghraf Láithreáin)

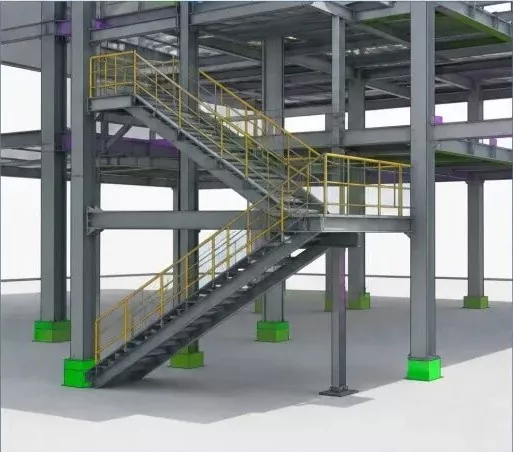

2. Múnla 3D BIM (Stairs Cruach agus Ráillí láimhe)

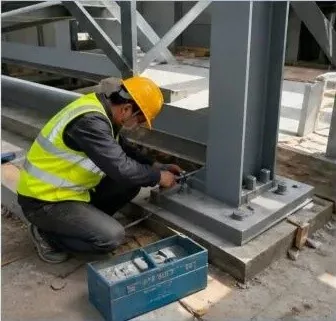

3. Suiteáil Staighre Cruach (Obair Láithreáin)

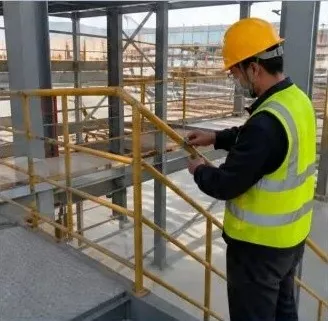

4. Suiteáil Ráille láimhe (Obair Láithreáin)

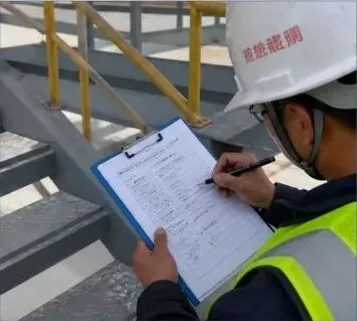

5. Cigireacht Cáilíochta Suiteáil (Seiceáil Suíomh)

Treoracha:

Sula ndéantar staighrí cruach agus ráillí láimhe a shuiteáil, seiceáil faoi dhó ar thoisí, airde agus lárlínte an leagan amach;
Nuair a bhíonn naisc boltaithe á n-úsáid agat, seiceáil an méid bolt, an chainníocht agus an chasmhóimint chun nasc daingean a chinntiú;
Ní mór do ráillí láimhe suiteáilte a bheith daingean agus díreach, le welds iomlána agus réidh a chomhlíonann riachtanais deartha agus cód;
Déan iniúchadh cáilíochta tar éis a shuiteáil agus líon isteach an taifead iniúchta chun cáilíocht an tionscadail a chinntiú.

Caighdeáin Próisis Tógála do Struchtúir Cruach (Frámaí Cruach)

Struchtúr cruachtáa úsáidtear go forleathan i margadh tógála an lae inniu chun frámaí tógála a thógáil, agus beidh siad mar phríomhrogha do struchtúir tógála bunscoile sa todhchaí. Tá go leor fo-chatagóirí, cineálacha struchtúir, agus cineálacha comhpháirteanna ag struchtúir chruach. Bunaithe ar an gcóras struchtúrach, roinntear iad i gceithre phríomhchineál: frámaí tairseacha, greillí spáis, trusanna, agus struchtúir fráma.
