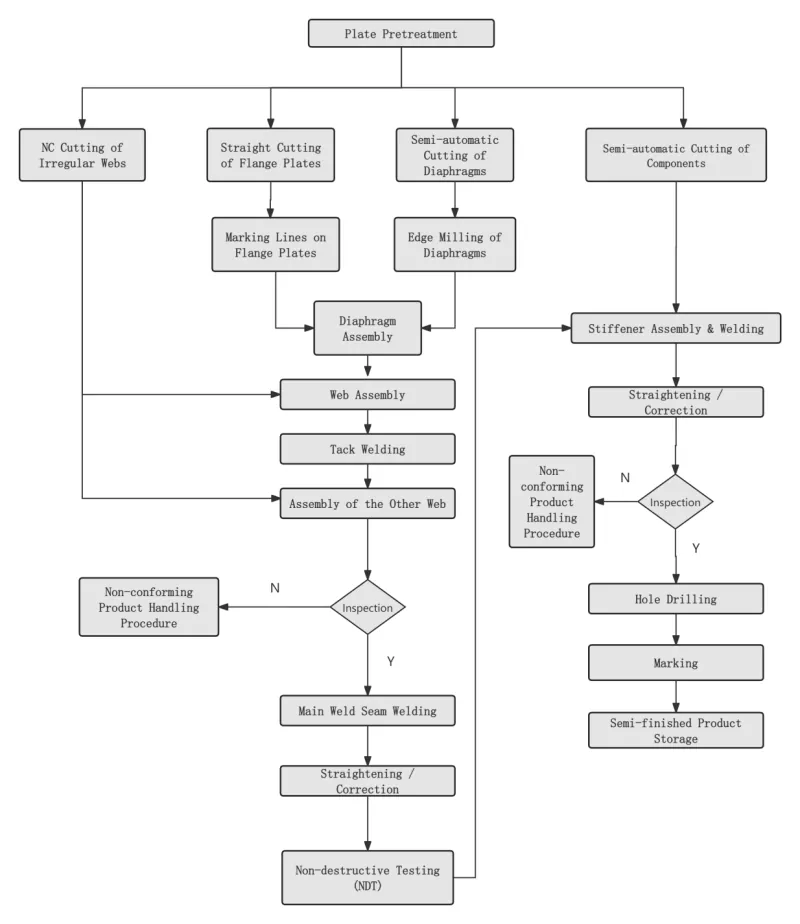

Sreabhadh Próiseála Colún Bosca Struchtúr Cruach EIHE & Éachtaí Feidhmchláir Innealtóireachta

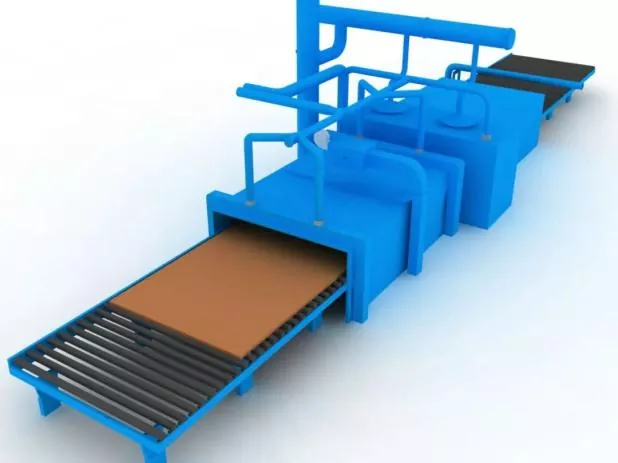

Céim 1 Réamhchóireáil Dromchla Pláta Cruach

Déanta de réir riachtanais dearaidh nó próisis roimh bhánú pláta cruach.

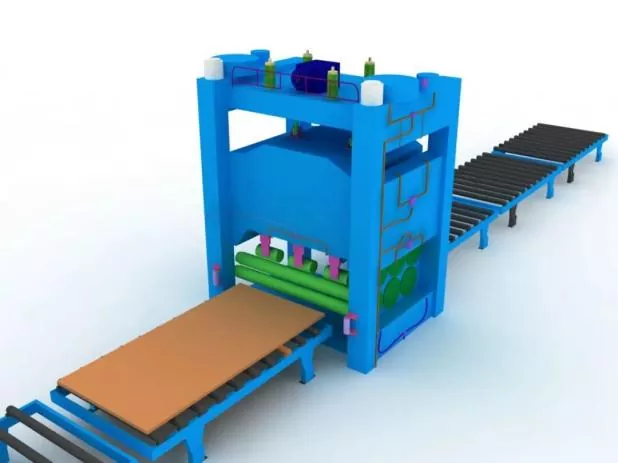

Céim 2 Díreachú Pláta Cruach

Déanfar díriú iomlán tar éis réamhchóireáil pláta cruach chun cruinneas an bhánaithe a áirithiú agus chun strus iarmharach inmheánach an phláta cruach a mhaolú.

Céim 3 Páirteanna a Ghearradh agus a Bhancadh

Roimh ghearradh, coigeartaigh an meaisín gearrtha, deimhnigh an múnla nozzle, agus seiceáil cobhsaíocht an bhrú aeir.

Le linn an ghearradh, réamhthéamh seam gearrtha an phláta cruach ar dtús, agus déan an luas gearrtha a rialú go docht.

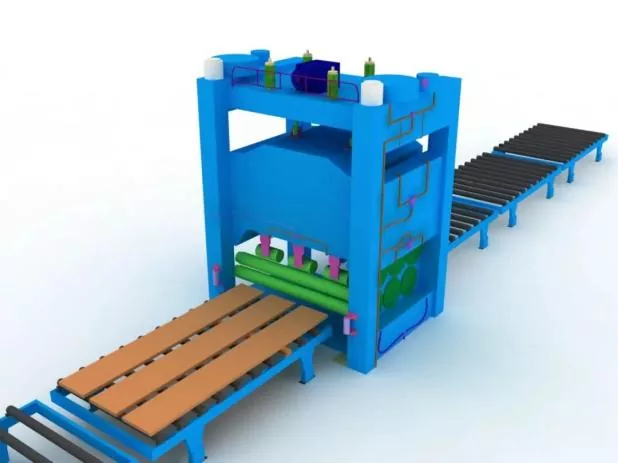

Céim 4 Páirteanna a Dhíreachú Tánaisteach

Léirithe tar éis pláta cruach a bhánú chun cruinneas cóimeála a chinntiú agus strus iarmharach inmheánach plátaí cruach a laghdú.

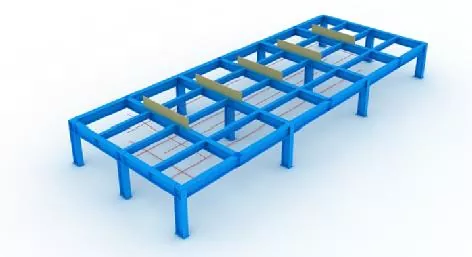

Céim 5 Poirtí agus Línte Leagan Amach a Shocrú

Roimh an tionól, socrófar línte leagan amach agus poirt ar dtús.

Le linn na jig a shuiteáil, ní mór leibhéal cothrománach an oscailt barr a áirithiú, agus déanfar rigidity agus neart leordhóthanach a ráthú.

Ní féidir na portanna agus na línte leagain go léir a úsáid ach amháin tar éis don phearsanra ainmnithe cigireacht agus faomhadh a dhéanamh orthu.

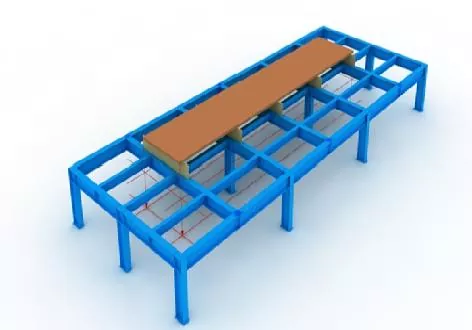

Céim 6 Suíomh an Phainéil Íochtarach

Suite go beacht ag plumb bob agus línte leagan amach.

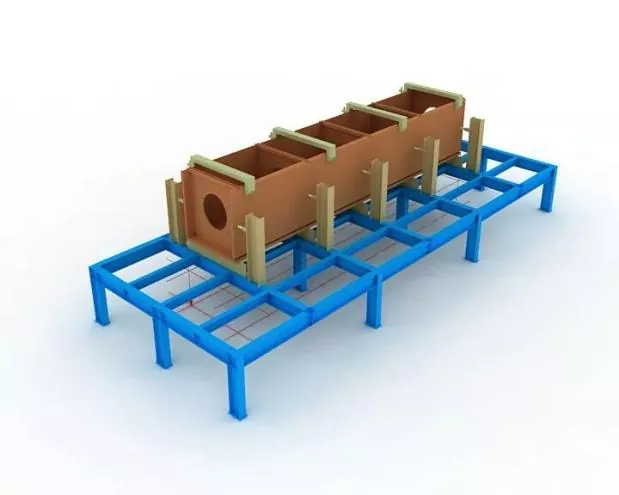

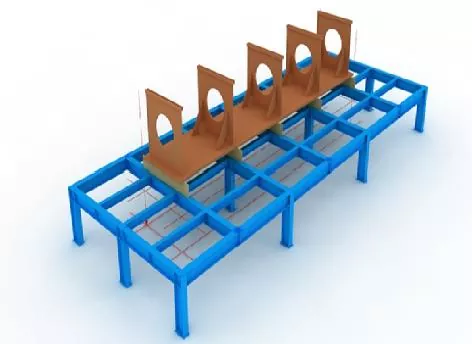

Céim 7 Cóimeáil scairt

Sula ndéantar diaphragms a thionól, marcáil na línte suite ar an bpainéal íochtair, agus bain an meirge snámh ar an dá thaobh de na línte le roth meilt.

Tar éis na diaphragms a chur suas, iad a shocrú trí tháthú tacóid.

Céim 8 Cóimeáil Gréasáin

Tar éis an ngréasán a chur le chéile agus a cháiliú, é a jack go docht i gcoinne an scairt le próca, ansin é a shocrú le táthú tacóid.

Céim 9 Cóimeáil an Phainéil Uachtarach

Críochnaigh suíomh beacht an phainéil uachtair le plumb bob, ansin é a shocrú trí tháthú taca.

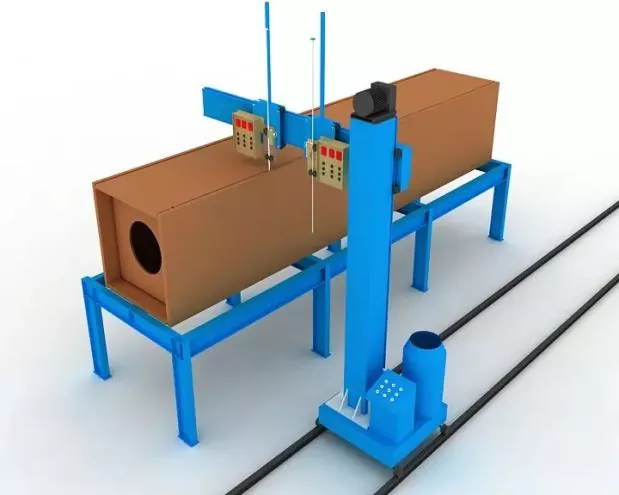

Céim 10 Táthú Leictreoslag scairt

Glactar le táthú electroslag aon-thaobh le haghaidh scairt.

Déanfar muinchillí copair le haghaidh stua a thosú agus a mhúchadh a shuiteáil ag oscailtí uachtaracha agus íochtaracha na bpoll táthaithe leictreoslag le linn táthú.

Déanfar sruth agus voltas táthú a rialú go docht le linn an phróisis táthúcháin, agus tabharfar aird ar athrú datha an limistéir táthú electroslag ar an ngréasán a bhreathnú.

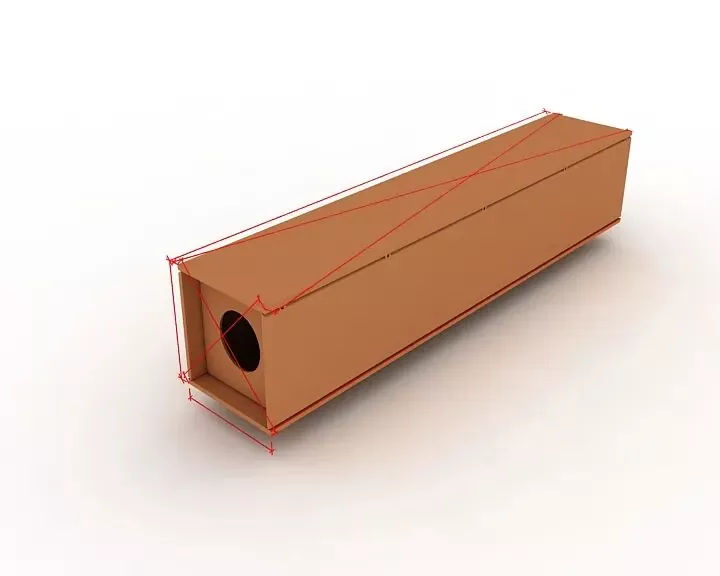

Céim 11 Cigireacht Iomlán

Le linn na cigireachta, dírigh ar a sheiceáil cibé an gcomhlíonann fad an chomhpháirt, toisí trasnánach agus toisí deiridh na gceanglas maidir le dearadh agus sonraíocht, agus na codanna lasmuigh den chaoinfhulaingt a cheartú.

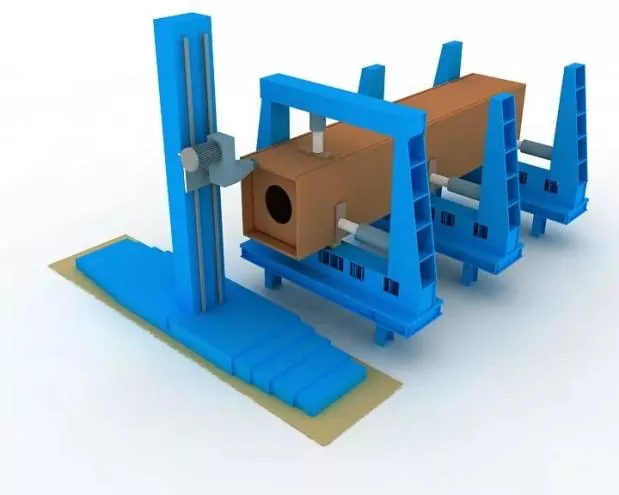

Céim 12 Críoch Muilleoireacht

Mill an aghaidh deiridh tar éis cóimeála agus táthú.

Ráthaíocht a dhéanamh ar leibhéaltacht na mball agus ar an gcomhthreomhaireacht idir aghaidh deiridh agus gearrthóir muilleoireachta.

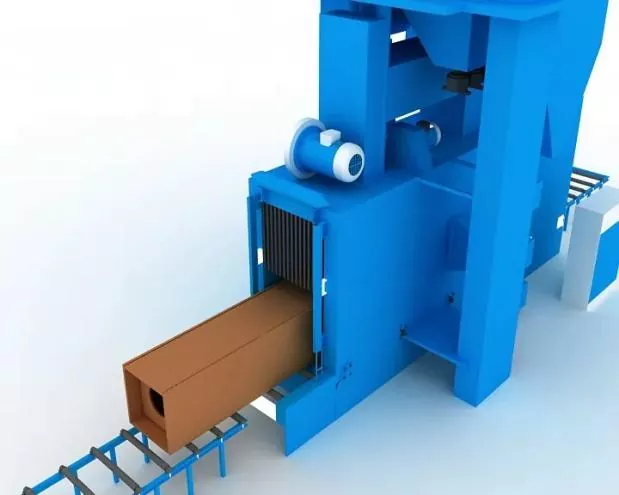

Céim 13 Rinneadh Gainimh agus Baint Meirge

Bain meirge iomlán trí phléascadh gaineamh de réir mar is gá tar éis an táthú, ansin aistrigh go tógáil sciath.

Cruinneas tionól

Le linn tionóil:

● Glacfar srianta cuí chun dífhoirmiúchán an táthú a rialú.

● Déanfar lamháltais crapadh táthúcháin agus dífhoirmiúchán droim ar ais réasúnta a fhorchoimeád chun toisí na gcomhpháirteanna a rialú agus chun cruth ceart a chinntiú.

Comhlíonfaidh na diallais incheadaithe maidir le monarú agus cóimeáil naisc táthaithe, chomh maith le lamháltais tríthoiseach na gcomhpháirteanna struchtúracha, ceanglais an Chóid maidir le Glacadh le Cáilíocht Tógála Struchtúr Cruach (GB 50205).

Táthú suíomh Tionóil

Déanfar é a chur chun feidhme trí tháthú stua miotail gáis sreinge soladach leath-uathoibríoch (GMAW).

Táthaire

Beidh na deimhnithe cáilíochta comhfhreagracha atá sonraithe sa Sonraíocht Theicniúil maidir le Táthú Struchtúr Cruach Foirgníochta (JGJ81).

Suíomh welds tacsaithe

Suíomh welds tacair: Seachnóidh welds tacsaithe tús agus deireadh táthaithe foirmiúla, agus ní chuirfear iad ar choirnéil, imill, foircinn agus réimsí ríthábhachtacha eile atá seans maith do neart struchtúrach agus lochtanna ceardaíochta.

I gcás T-joints, tac-táthú: Déanfar é go siméadrach ar an dá thaobh; Idir an dá linn, seachnófar táthú tacaí taobh istigh den groove a oiread agus is féidir.

Le haghaidh táthú groove treá iomlán: Déanfar táthú tacaí ar an gcroich le haghaidh gougála cúil, m.sh., gúgáil chúl.

Comhlíonfaidh suíomhanna cóimeála agus táthaithe plátaí tacaíochta táthaithe chomh maith le plátaí rith chun srutha agus rith chun srutha na caighdeáin ábhartha.

Ábhair táthú

Beidh na hábhair táthú a úsáidtear le haghaidh cóimeála agus táthú tacair comhsheasmhach leo siúd le haghaidh táthú foirmeálta, i.e., glacfar leis na hábhair táthúcháin céanna agus a úsáidtear sa táthú oifigiúil.

Maidir le táthú cóimeála idir cruach ard-neart agus cruach íseal-neart, roghnófar ábhair táthú de réir an ghrád cruach íseal-neart.
