Naoi bPointe Buntábhachtacha do Dhearadh agus Tógáil Foirgnimh Monarcha Struchtúr Cruach

Foirgnimh mhonarcha struchtúr cruachAithníodh go forleathan san innealtóireacht tógála toisc go bhfuil siad tapa a thógáil, éadrom i féin-mheáchan, tá feidhmíocht seismeach maith, agus atá neamhdhíobhálach don chomhshaol. I ndearadh foirgnimh thionsclaíocha, tá siad tar éis an struchtúr coincréit threisithe níos troime a athsholáthar de réir a chéile.

Níor úsáideadh struchtúir chruach sa tSín ar feadh i bhfad, agus tá a dteicnící mionsonraithe dearaidh agus tógála fós á bhforbairt. Cé go bhfuil go leor buntáistí ag baint le foirgnimh thionsclaíocha struchtúr cruach, tá míbhuntáistí ag baint le cruach mar ábhar freisin - mar shampla, droch-fhriotaíocht dóiteáin agus claonadh creimthe. Ní mór na fachtóirí seo a chur san áireamh le linn na gcéimeanna deartha agus tógála araon.

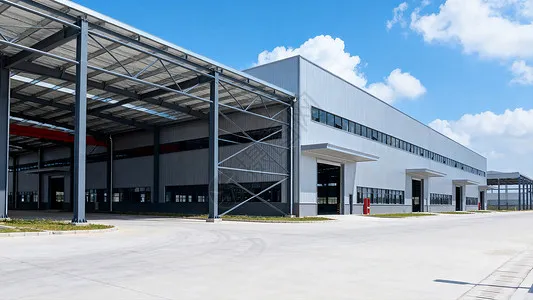

I. Na Príomhbhuntáistí a bhaineann le Foirgnimh Monarcha Struchtúr Cruach

Mar a luadh san achoimre, na príomhbhuntáistí a bhaineann lefoirgnimh thionsclaíocha struchtúr cruachiad seo a leanas. Gcéad dul síos, i dtéarmaí luas tógála: is féidir comhpháirteanna cruach a olltáirgeadh i monarcha; tá an tógáil simplí agus tá tógáil tapa, rud a ghiorrú go mór an tréimhse tógála. Sa dara háit, i dtéarmaí féin-mheáchan: is féidir meáchan struchtúrach an fhoirgnimh a laghdú thart ar 30%; tá sé seo eacnamaíoch go háirithe ar shuímh a bhfuil acmhainn iompair bunsraithe íseal acu nó ard-déine treisithe seismeach, áit a bhfuil an geilleagar iomlán níos fearr ná an geilleagar a bhaineann le córais struchtúracha coincréit threisithe. Mar fhocal scoir, maidir le cosaint an chomhshaoil: baineann struchtúir chruach leis an teaghlach de chórais tógála glasa atá neamhdhíobhálach don chomhshaol; Is ábhar ard-neart, ard-éifeachtúlachta é cruach féin le luach athchúrsála ard, agus ní gá formwork le linn na tógála.

II. An Tábhacht a bhaineann le Dearadh Líníochta

Tá líníochtaí mar bhunús na tógála in aon tionscadal. Le linn na céime deartha d'fhoirgneamh tionscail struchtúr cruach, ba cheart go n-eagrófaí teicneoirí gairmiúla an aonaid tógála chun athbhreithniú comhlíníochta a dhéanamh, ag seiceáil na líníochtaí le haghaidh "earráidí, easnaimh, imbhuailtí agus easnaimh" ionas go réitítear fadhbanna sula dtosaíonn an tógáil agus go gcoimeádtar an tionchar a bhíonn ag saincheisteanna líníochta ar cháilíocht agus ar sceideal chomh híseal agus is féidir. I gcás tionscadal struchtúr cruach, ba cheart dearaí eagraíochta tógála ar leithligh a ullmhú don chéim déantúsaíochta agus don chéim tógála; ba cheart go gclúdódh doiciméad an phróisis mhonaraithe na caighdeáin cháilíochta agus na ceanglais theicniúla a bhaineann le gach próiseas agus fo-mhír sa chéim monaraithe, chomh maith leis na bearta sonracha a roghnaíodh chun cáilíocht an táirge a áirithiú.

III. Prionsabail Dearaidh don Chóras Bracing

Chun iompar spásúil an fhoirgnimh a chinntiú, feabhas a chur ar a stiffness iomlán, fórsaí cothrománacha fadaimseartha a fhriotú agus a tharchur, dífhoirmiú iomarcach na mball a chosc, buckling na gcomhaltaí comhbhrú a sheachaint, agus cobhsaíocht iomlán an struchtúir a ráthú, ba cheart córas bracing iontaofa a shocrú de réir foirm struchtúrach an fhoirgnimh, leagan amach na craein, trealamh creathadh, raon agus airde na ceardlainne, agus fad gach crios teochta. Ba cheart córas bracing idircholúin chobhsaí a sholáthar do gach crios teochta, socraithe i gcomhar le bracing cothrománach cliathánach an dín. Is príomhfhachtóir é suíomh bracing an cholúin níos ísle a chinneann treo an dífhoirmithe fadaimseartha agus a dhéanann difear do mhéid an strus teirmeach; ba cheart an bracing colún níos ísle a chur chomh gar agus is féidir do lár an chrios teochta, ionas gur féidir le baill fadaimseartha ar nós bíomaí craein leathnú agus conradh faoi shaoirse i dtreo an dá cheann de réir mar a athraíonn an teocht. Nuair a bhíonn an crios teochta gearr, cuirtear sraith amháin de bracing colún níos ísle sa lár go ginearálta. Mar sin féin, nuair a bhíonn an crios teochta níos faide ná 150 m, ba chóir dhá shraith de bracing colún níos ísle a shuiteáil laistigh den chrios chun stiffness fadaimseartha a chinntiú; ba chóir iad a chur laistigh den tríú lár den chrios teochta chomh fada agus is féidir, agus níor chóir go mbeadh an fad lár-go-lár idir an dá shraith níos mó ná 72 m, ionas go seachnófar strus teirmeach iomarcach.

IV. Príomhphointí don Dearadh Seismeach

Agus dearadh seismeach foirgneamh tionscail struchtúr cruach á dhéanamh, ba cheart na pointí seo a leanas a thabhairt faoi deara. Gcéad dul síos, i dtéarmaí leagan amach ginearálta, ba cheart mais agus stiffness an struchtúir a dháileadh go cothrom, ionas go mbeidh an foirgneamh luchtaithe go haonfhoirmeach agus go deform sé ar bhealach comhordaithe; ba cheart stiffness míchothrom a sheachaint, toisc go bhfuil éifeacht neamhfhabhrach aige ar fheidhmíocht seismeach. Maidir leis an struchtúr trasnánach, ba cheart fráma docht, nó fráma ina bhfuil an truss dín ceangailte go docht leis na colúin, a ghlacadh, chun úsáid iomlán a bhaint as feidhmíocht ualachiompartha cruach agus laghdú a dhéanamh ar dhífhoirmiú trasnánach. Sa dara háit, ní theipeann ar fhoirgnimh struchtúr cruach de ghnáth toisc nach leor neart na gcomhaltaí, ach toisc go búclaí baill; dá bhrí sin, tá córas bracing dea-eagraithe a ráthaíonn cobhsaíocht iomlán an fhoirgnimh thar a bheith tábhachtach. Mar fhocal scoir, faoi ghníomhaíocht crith talún, tarlaíonn tuirse íseal-timthriall, agus ní mór a éifeacht ar an bhfoirgneamh a mheas i ndearadh. Ba cheart go n-áiritheofaí le dearadh na naisc struchtúracha nach dtarlóidh cliseadh comhpháirteach roimh thoradh iomlán na gcomhaltaí struchtúracha; ba cheart go gceadófaí do na baill dul isteach sa chéim phlaisteach ionas gur féidir leo fuinneamh seismeach a ionsú go hiomlán agus a gcumas seismeach a fhorbairt.

V. An Tábhacht a bhaineann le Dearadh Frithsheasmhachta Teasa agus Dóiteáin

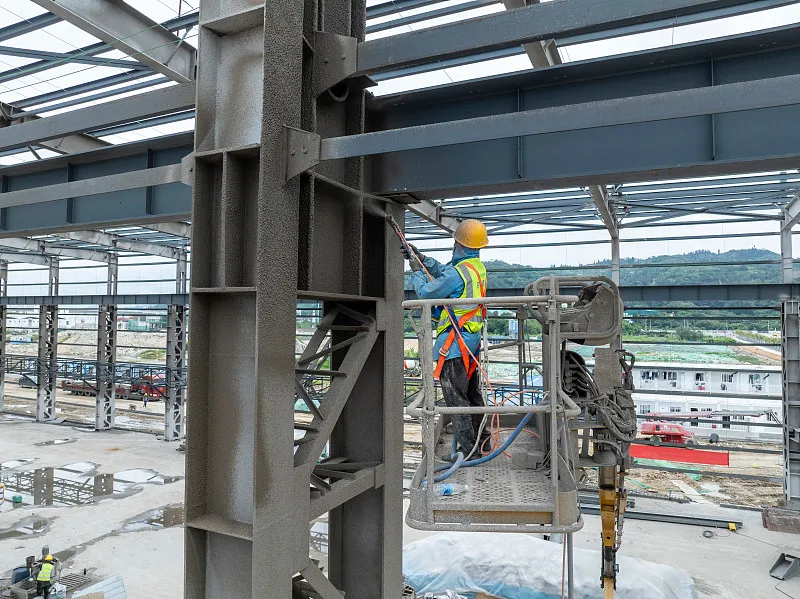

Struchtúr cruach foirgnimh thionsclaíochatá droch-fhriotaíocht dóiteáin. Nuair a théitear cruach os cionn 100 °C, laghdaítear a neart teanntachta agus méadaíonn a phlaisteacht de réir mar a ardaíonn an teocht. Timpeall 250 °C, méadaíonn neart teanntachta cruach beagán agus laghdaítear a phlaisteacht - feiniméan ar a dtugtar brittleness gorm. Os cionn 250 °C, tosaíonn cruach ag luascadh. Ag thart ar 500 °C, titeann neart cruach chomh híseal sin go bhféadfadh an struchtúr cruach titim. Dá bhrí sin, aon uair a sháraíonn teocht dromchla struchtúr cruach 150 ° C, ní mór insliú theirmeach agus dearadh cosanta dóiteáin a sholáthar (de ghnáth trí bhratuithe cosanta dóiteáin a chur i bhfeidhm).

I dtógáil nafoirgnimh thionsclaíocha struchtúr cruach, tagann go leor fadhbanna praiticiúla chun cinn; anseo ní dhéanaimid anailís ach ar na cinn is suntasaí.

VI. Boltaí Ancaire a Leabú Le linn na Tógála

Is féidir a rá go bhfuil an bhfuil na boltaí ancaire suiteáilte go daingean bunúsach maidir le cobhsaíocht foirgneamh tionscail struchtúr cruach. Bíonn tionchar díreach ag cruinneas na boltaí ancaire ar shuíomh an struchtúir chruach. Ní mór boltaí ancaire a bheith leabaithe le cruinneas dian: diall ais ± 2.0 mm, agus ingearchló ± 5.0 mm. Sula ndéantar na boltaí ancaire colún a shuiteáil, teilg gach ais den líonra rialaithe cothrománach ar dhromchla barr an fhondúireacht colún agus dún an lúb, ionas go gcinnteofar cruinneas suiteála na boltaí; ansin marcáil imill sheachtracha na gcolún de réir na n-aiseanna. Nuair a bheidh an fráma tacaíochta (scrúdaigh) do na boltaí ancaire colún curtha in airde, aistrigh an t-ingearchló riachtanach go dtí an fráma feadáin chruach.

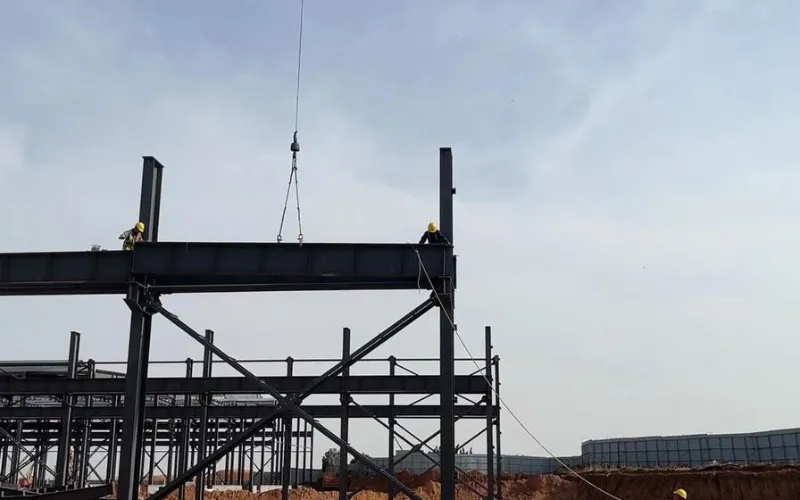

VII. Réamhchúraimí Le linn Ardaithe

Is iad seo a leanas na príomh-réamhchúraimí. Gcéad dul síos, marcáil na lárlínte tras ar phláta bonn chos an cholúin agus lárlínte na boltaí ancaire, agus glan amach na poill lomadh i mbonn an cholúin; tar éis an colún cruach a bheith i riocht, a choigeartú a ardú agus níos doichte cnónna. Sa dara háit, tar éis na colúin chruach i gceantar amháin a chur suas, suiteáil na slata ceangail (na baill cheangail), ionas go gcinnteofar cobhsaíocht iomlán na gcolún agus cosc ​​a chur orthu ó dhífhoirmiú nuair a bhíonn na bíomaí cruach ardaithe. Ar deireadh, ardaigh na bíomaí cruach: ceangail péirí bíomaí sa lár-aer agus déan an géarú tosaigh ar na boltaí ard-neart; ba chóir an chéad bhíoma a dhaingniú le ceithre shreang Guy chun é a chosc ó chlaonadh ar thaobh amháin.

VIII. Deacrachtaí maidir le Suiteáil an Chórais Bhíoma Crane

Le linn na tógála, ní mór bíomaí craein a shuiteáil go docht ón mbá braced colún, de réir na sonraíochtaí. Nuair a bheidh an bracing idir-cholún suiteáilte agus nasctha, cruthaíonn sé aonad stiffness spásúil réasúnta seasmhach; tá suiteáil ón mbá seo níos sábháilte agus cinntíonn sé freisin nach gcuireann tógáil na bíomaí craein isteach ar ingearachacht na gcolún. Le linn na suiteála, ba chóir plátaí shim a chur faoi bíomaí craein le diallais mhóra deiridh; ní mór na shims seo a tháthú i bhfeidhm tar éis an córas beam craein a choigeartú, agus ba cheart na bíomaí a ailíniú go beacht i gcoinne na línte suite réamhshocraithe. Níor cheart an córas coscánaithe a nascadh go foirmiúil ach amháin tar éis na bíomaí craein a choigeartú agus a shocrú. Nuair a bhíonn an pláta coscáin ceangailte leis an bhíoma craein ag boltaí ard-neart agus leis an truss cúnta trí tháthú, tá an t-ord tábhachtach: ceangail an pláta coscáin leis an bhíoma craein ar dtús le boltaí ard-neart agus déan an géarú tosaigh; ansin déan an trus cúnta a choigeartú, tac-weld é go dtí an pláta coscáin, agus déan an géarú deiridh ar na boltaí ard-neart; ar deireadh, táthú an pláta coscáin chuig an truss cúnta. Ba chóir go gcuirfí géarú na boltaí ard-neart agus táthú an phláta coscáin ar aghaidh ó lár gach pláta i dtreo an dá imill, chun an strus inmheánach sa phláta a laghdú.

IX. Cruachta Comhpháirteanna Cruach

Chun tógáil a dhéanamh níos éasca, ba cheart comhpháirteanna cruach a chruachadh ar bhealach réasúnta tar éis dóibh teacht ar an láithreán. Is iad seo a leanas na prionsabail: ba chóir comhpháirteanna a bhfuil géarghá leo lena gcur suas a chruachadh go díreach ar an láithreán, de réir an tseichimh ardaithe - téann na cinn atá le hardú ar an mbarr ar dtús, agus téann siad thíos iad siúd atá le hardú níos déanaí; ba cheart comhpháirteanna nach bhfuil géarghá leo a stóráil go sealadach lasmuigh den láthair. Agus iad ag cruachadh, coinnigh na colúin agus na bíomaí ar leithligh, agus cruach iad de réir aise. Ba cheart do phearsanra ainmnithe an clós stórála a bhainistiú; ba cheart comhpháirteanna a chomhaireamh i gcoinne na gceanglas soláthair agus an liosta seachadta, agus ba cheart na taifid a chomhdú. Ní mór baill H-alt a stóráil ina seasamh, gan cothrom. Ní mór tacaíocht a thabhairt do gach comhpháirt ar dhá phointe ar a laghad; ba chóir go mbeadh na pointí tacaíochta suite thart ar an seachtú cuid den réise ó chríoch na mball. Nuair a bhíonn tú ag cruachadh i sraitheanna, ní cheadaítear níos mó ná trí shraith; ní mór bloic adhmaid a chur i gceart idir na sraitheanna chun iad a choinneáil ar leibhéal, agus ní mór na pointí tacaíochta a ailíniú go hingearach.
